Sony PlayStation 2 - laser

Da li ste nekada sretali PlayStation 2 konzole koje su sa vidljivim trudom (ili čak uopšte nisu) učitavale diskove, ili pak to radile samo u odredjenim položajima (npr uspravno)? Sa malo strpljenja i spretnosti možemo pokušati da otklonimo taj problem, bar na neko vreme.

Problemi sa učitavanjem diskova potiču od samog lasera u DVD drajvu čiji kvalitet i snaga tokom vremena degradira i dovodi do nemogućnosti čitanja sadržaja optičkih medija. Najsigurniji način za popravku lasera je njegova zamena novim primerkom koji možemo kupiti u raznim domaćim i online prodavnicama. U zavinosti od sreće, dostupnosti, našeg modela konzole, troškova dostave i učtivosti prodavca to može biti investicija i do nekoliko desetina evra. Ukoliko nemamo na raspolaganju tu sumu ili jednostavno želimo da popravimo naš stari laser možemo sa nekoliko u osnovi jednostavnih postupaka (kao što su čišćenje i podmazivanje) da ga dovedemo u bolje stanje i time dobijemo još nekoliko meseci bezbrižnog igranja. Time nažalost samo odlažemo trenutak kada će laser jednostavno posustati i kada je sve što nam preostaje kupovina novog. No, ipak nekoliko dodatnih meseci solidnog igranja čeka one koji se odluče za postupak renovacije lasera i njima je namenjen ovaj članak.

Biće nam potrebno:

• Philips-ov "krstasti" šrafciger, jedan veliki i jedan mali
• "ravan" šrafciger
• alkohol
• čačkalice za uši ili meka platnena krpica

Takođe, poželjno bi bilo imati i:

• multimer ili osciloskop
• mašinsku mast, ili neko drugo sredstvo za podmazivanje

Renovacija lasera se može kratko opisati u 4 tačke

1. Čišćenje sočiva lasera
2. Podmazivanje šina lasera
3. Podešavanje radijalnog nakrivljenja lasera
4. Povećanje snage lasera, tj takozvana "rekalibracija"

Treba imati na umu da zadnja tačka skraćuje ukupan životni vek lasera, i jedna je od operacija koju možemo da preskočimo ukoliko smo zadovoljni rezultatima prethodnih tačaka renovacije. Međutim, kod lasera u lošijem stanju često je naša jedina i najvažnija opcija koja će ga vratiti u funkciju, barem privremeno.

Svi navedeni koraci biće ilustrovani na primeru konzole PlayStation 2 ranije generacije, takozvani "Fat", model 30004R. Iako se konkretan raspored komponenti i način rasklapanja može razlikovati između različitih modela, princip rada je isti. Uz malo logike i pokoji upit na Google-u lako se mogu prebroditi razlike i iskoristiti upute iz ovog teksta na većeni modela konzole.

Pre početka jedna važna napomena: deo upustava ovog člakna odnosi se na demontiranje naponske jedinice konzole. Nepotpuno ispražnjeni visokonaponski kondenzatori na njoj u stanju su da dovedu do strujnog udara kod nestručnog rukovaoca, stoga je krajnje preporučljivo isključiti konzolu iz struje namanje 24 sata pre otvaranja kako bi se svi kondenzatzori ispraznili.

Isključivanje podrazumeva uklanjanje strujnog kabla iz struje na strani utičnice ili konzole, a nikako ostavljanje uređaja u stanju stand-by. Autor ovog teksta ne snosi nikakvu odgovornost za bilo kakve, štete proistekle praćenjem uputstava ovde navedenih, uključujući zdravstvene probleme, oštećenja opreme, požare i drugo. Sva dela opisana u ovom članku radite na sopstvenu odgovornost.

Još jedan koristan savet pre otvaranja konzole jeste da se uzemljimo kako bi izbacili iz tela evantualan nakupljeni statički elektricitet koji bi mogao da dovede nezaštićeni hardver konzole u opasnost. To možemo učiniti npr dodirivanjem radijatora (ili nekog drugog uzemljenog objekta) golom rukom.


Otvaranje konzole
Kada smo ispunili sve sigurnosne zahteve konačno možemo preći na zanimljiv deo, a to je otvaranje konzole. Par stvari treba imati na umu tokom rada, a to su:

• vodimo računa o svim kablovima koji međusobno povezuju komponente, a pogotovo na flat kablove koje je veoma nezgodno zameniti u slučaju oštećenja
• održavajmo unutrašnjost konzole  čistom - jedan od razloga problema sa laserom je prašina, stoga vredi čistiti sve delove konzole a pogotovo unutrašnjost DVD drajva, ventilatore i vazdušne puteve svaki put kada primetimo prljavštinu
• pamtimo odakle smo skinuli svaki šraf i deo - prišrafljivanjem šrafa pogrešne dužine na pogrešno mesto možemo u najgorem slučaju da oštetimo konzolu. Takođe, nekoliko šrafova ili delova "viška" na kraju rada nije znak dobro obavljenog posla.

Okrenimo konzolu donjom stranom prema gore. Videćemo nekoliko kvadratnih pločice koje sakrivaju šrafove.

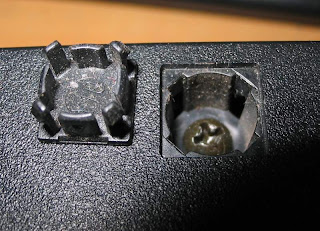

Skinimo ih pljosnatim šrafcigerom, ili omanjim nožem. Primetićemo da postoje gumeni i plastični podmetači.

Sada je moguće odvrnuti šrafove ispod.

Uklonimo šrafove i pločice na bezbedno mesto, okrenimo konzolu pažljivo u originalni ležeći položaj (gornjom stranom prema gore) i polako podignimo kućište. Obratimo pažnju na flat kabel kojim su spojeni RESET i EJECT tasteri. Možemo demontirati deo plastike za koji su montirani tasteri, izvući flat kabel ili jednostavno ostaviti gornji deo kućišta da stoji sa strane, prikopčan. Za šta god da se odlučimo, pažljivo baratajmo sa kablovima.

Uspešno smo skinuli spoljašnju ljusku sa konzole. DVD drajv koji planiramo da očistimo se nalazi na sredini slike:

Čišćenje DVD drajva i podmazivanje šina
Da bi došli do unutrašnjosti drajva neophodno je sitnim šrafcigerom odvrnuti 4 šrafa koji pričvršćuju gornju ploču uređaja.

Kada uklonimo ploču biće nam dostupna unutrašnjost čitača. Radi povećane preglednosti i pristupačnosti zgodno je ukloniti tacnu čitača odvrtanjem dva mala šrafa sa donje leve strane i izvlačenjem je prema sebi.

Cilj je da uklonimo svu vidljivu prljavštinu. U to spada prašina na točkiću motora, nečistoća na šinama i sve ostalo što možemo primetiti. Za čišćenje može se korititi alkohol, po mogućstvu što veće koncentracije (nikako razblažen), ali ne i voda niti sredstva za ličnu ili kućnu higijenu. Dve ključne tačke tokom čišćenja su sočivo lasera koje treba očistiti pažljivo i šine po kojima se laser kreće - moraju biti čiste i "prohodne".

Sočivo brišemo čačkalicom za uši, natopljenom u alkoholu, kružnim pokretima od sredine ka rubu, nekoliko puta, nežno. Podnožije lasera će se malo mrdati pod uticajem pritiska ruke - to je u redu, sve dok smo pažljivi.

Šine valja prebrisati platnenom krpicom i tako ukloniti svu nečistoću. Nije loše ih podmazati nekim sredstvom za podmazivanje koje nam je na raspolaganju, npr mast za mazanje motora sa vlažnom osovinom, ili WD-40. Iako se nekome to možda i čini tako dobra ideja ne treba koristiti biljna ulja (npr suncokret).

Sva dodatna prašina koja se nalazi unutar kućišta može u jednom trenutku završiti na sočivu lasera, tako da je poželjno ukloniti je u što većoj meri.


Podešavanje radijalnog nakrivljenja
Iza ovog ozbiljno zvučećeg termina krije se beli točkić srednjih dimenzija (lociran unutar DVD drajva, iznad mehanizma lasera) koji reguliše stepen nakrivljenja sočiva u odnosu na ravan konzole, i koji je odgovoran za to da laserski zrak uvek pada pod optimalnim uglom na površinu optičkog medija.

Tokom godina mehanizam lasera zna da se olabavi i promeni ugao padanja zraka, otežavajući posao laseru koji ne može više efikasno da očita podatke. Manipulacijom pomenutim točkićem u stanju smo da taj ugao ispravimo i osetno podignemo kvalitet očitavanja diskova naše konzole.

U većini slučajeva želimo da okrenemo točkić suprotno od smera kazaljki na satu što će približiti sočivo površini diska.

Pre okretanja važno je zapamtiti originalan položaj točkića, npr označavajući ga markerom. Obično ne treba okretati više od nekoliko zubaca (3-4), ali najbolji položaj možemo odrediti samo eksperimentom, tj naizmeničnim okretanjem točkića po zubac-dva i testiranjem diska dok ne ustanovimo optimum.

Rekalibracija lasera
U slučaju manje istrošenih lasera prethodne akcije bi trebale da dovedu do vidljivog poboljšanja u kvalitetu i vremenu očitavanja diskova. Međutim kod nekih drajvova biće neophodna veća intervencija, a to je rekalibracija lasera. Rekalibracija nije ništa više od povećanja snage lasera što dovodi do pouzdanijeg čitanja diskova, ali i brže potrošnje lasera. U slučaju kada nam konzola već slabo ili nikako ne čita diskove nemamo puno toga da izgubimo, pa je rekalibracija čest korak koji korisnici širom sveta preduzimaju.

Povećanje snage lasera vrši se smanjenjem otpornosti potenciometra tome namenjenog. U slučaju konzole PlayStation 2 u pitanju su dva potenciometra - jedan se koristi tokom čitanja CD, a drugi DVD medija, i oba su smeštena na štampanoj ploči sa donje strane mehanizma lasera. Da bi do njega stigli moramo okrenuti matičnu ploču konzole "naglavačke", što uključuje i demontažu naponske jedinice, pa vredi uzeti k srcu upozorenja sa početka teksta.

Odvrnimo šrafove koji pridržavaju konektore za joypade sa prednje strane, kao i ventilator i strujni priključak sa zadnje strane konzole.

Nakon toga biće moguće podizanje kompletne unutrašnjosti koćušta. Izvadimo celu matičnu ploču i ostavimo je sa strane sada praznog kućišta. Okrenimo je na poleđinu, videćemo metalno kućište slota za hard disk. Demonitrajmo njega, i štampanu ploču sa desne strane koja predstavlja napajanje konzole.

Skinimo napajanje. Malo će se opirati, zbog 4 debela pina kojim se povezuje se ostatkom konzole, ali uz pažljivo rukovanje neće biti problema.

Sada treba skinuti izolacionu plastiku koja je razdvajala napajanje od metalne kontrukcije za koju je pričvršćena matična ploča konzole. Ispod nje se nalaze šrafovi koje treba odvrnuti sa kontrukcije.

Šrafovi su označeni crvenom bojom, dok su plastične kukice koje treba odvojiti zelenom. Pre podizanja metalne ploče valja otkopčati ventilator.

Sada konačno imamo pristup donjem delu lasera:

Preporučljivo je da u ovom trenutku imamo na raspolaganju uređaj kojim bi izmerili otpornost između označenih tačaka, npr multimer. Ukoliko nemamo, samo označimo početni položaj oba potenciometra markerom ili ih slikajmo. Nakon toga veoma pažlivo tankim šrafcigerom okrenimo lagano svaki potenciometar u smeru okretanja kazaljki na satu, i ponovo izmerimo otpornost. Najbolje bi bilo da se krećemo u koracima po 50-100Ω, praćenim testiranjem diska. Tako ćemo naći "zlatnu tačku" u kojoj se diskovi najbolje čitaju, a otpornost je minilano smanjena. Generalno ne bi trebali smanjiti otpornost više od 10% originalne jer bi to moglo da dovede do trajnog oštećenja lasera. Ukoliko nemamo nikakav merni istrument, jednostavno okrećimo potenciometar lagano za oko 1 stepen i imajmo na umu da ono što radimo nije nikako preporučljivo.

Postupak kontinualnog testiranja, sklapanja i rasklapanja konzole je dosta zamarajuć, ali to je cena kojom plaćamo eventualno povećanje performansi lasera.

Zaključak
Ako smo odradili sve korake opisane u ovom tekstu trebalo bi da smo vlasnici konzole koja osetno bolje čita diskove. To stanje neće trajati večito, i nakon nekoliko meseci mogu se ponovo pojaviti znaci slabijeg čitanja, koje možemo pokušati otkloniti ponavljanjem svih koraka renovacije lasera. Doći će međutim trenutak kada i savršeno čist laser ogromne snage, maksimalno približen površini diska neće hteti da čita naše medije i tada će biti vreme da investiramo u novo sočivo. Ili potražimo druge načine učitavanja igara, kao što su USB flash memorija ili hard disk. Ali o tome drugi put.
